Система контроля топлива FAS - Регистратор FAS

Регистратор FAS предназначен для сбора, обработки, хранения и выдачи данных о работе техники.

Регистратор обеспечивает сбор следующих данных:

— уровень топлива в топливных баках;
— географические координаты;
— скорость движения;
— включение/выключение зажигания;
— направление движения (курс);
— частота оборотов двигателя или факт его включения;
— значение напряжения бортовой сети;
— высота над уровнем моря.

Основные функции

— Cчитывание значений параметров с датчиков транспортного средства и GPS/ГЛОНАСС модуля с заданной периодичностью (от 15 сек до 4 мин)
— Считывание уникального номера с идентификационного ключа водителя IButton, если применяется учет времени работы водителей
— Хранение данных в энергонезависимой памяти с периодической пересылкой их по каналу GSM или по проводному каналу
— В случае работы вне зоны покрытия GSM долговременное накопление данных с последующим считыванием по проводному интерфейсу RS485

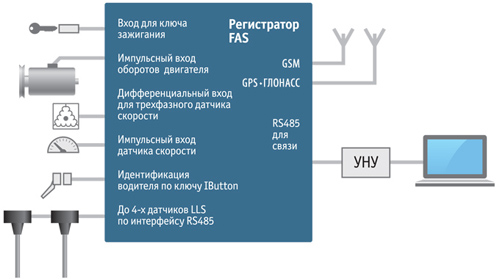

Устройство и схема подключения

Входы

К Регистратору FAS можно подключить следующие сигналы:

— от ключа или реле зажигания, для регистрации момента включения и выключения зажигания;
— от датчиков скорости импульсного или трехфазного типа, которые применяются для устройств вне зоны устойчивого приема сигнала GPS/ГЛОНАСС, где возникают большие ошибки вычисления скорости, или для спецтехники (машин дорожных служб, сельскохозяйственных машин, бульдозеров, погрузчиков), курсирующей на малых площадях;
— от генератора или тахометра, для снятия значения оборотов двигателя или, при невозможности подключения, из любой другой точки, в которой появляется ненулевой потенциал при работе двигателя, для контроля времени его работы;
— от датчиков LLS, для контроля уровня топлива. Регистратор FAS позволяет подключить напрямую, без использования Dalcon, до 4-х датчиков LLS, размещенных в одном или нескольких баках;
— от считывателя ключа идентификации водителя IButton (подключается по интерфейсу 1Wire).

Система глобальной навигации

Существует 2 модификации Регистратора FAS:

— Регистратор FAS Standard
— Регистратор FAS ГЛОНАСС

Регистратор FAS Standard для определения местоположения использует спутниковую навигационную систему GPS, а Регистратор FAS ГЛОНАСС работает одновременно с двумя системами: ГЛОНАСС и GPS.

В регистраторе FAS установлены навигационные модули, обеспечивающие высокий уровень приема сигналов спутников. Модули имеют резервный источник питания, позволяющий сохранять информацию о положении спутников во время кратких отключений питания. Благодаря этому обеспечивается быстрый старт Системы FAS.

Память

Регистратор FAS позволяет собирать данные с датчиков и навигационных модулей с регулируемым периодом от 15 до 240 сек. Встроенная энергонезависимая память позволяет сохранять до 40000 записей.

Часы реального времени

Часы реального времени имеют собственный источник питания, расчетное время работы которого составляет не менее 7 лет. Часы периодически синхронизируются по точному времени систем ГЛОНАСС и GPS.

Питание

Питание Регистратора FAS осуществляется от бортовой сети транспортного средства или непосредственно от аккумулятора. Диапазон напряжений питания от 10 В до 32 В. При превышении напряжения питания свыше 36 В или при подключении напряжения питания обратной полярности происходит срабатывание внутренней защиты.

Также Регистратор FAS содержит встроенный регулируемый вторичный источник питания для питания датчиков LLS и дополнительных устройств. Регистратор FAS позволяет настроить его на разные режимы энергопотребления при выключении зажигания транспортного средства. Для экономии энергии Регистратор FAS может отключать ряд внутренних модулей или подключенные к его вторичному источнику питания датчики.

Работа при низких температурах

Регистратор FAS позволяет длительную эксплуатацию при температурах до минус 40°С, и кратковременную при более низких температурах.

В Регистраторе FAS предусмотрен подогрев чувствительных к низкой температуре элементов (например, таких как SIM-карта). Встроенный источник тепловыделения включается при температуре ниже минус 10°С и его работа контролируется встроенным термодатчиком.

Конструкция

Конструкция Регистратора FAS отвечает высоким требованиям по стойкости к внешним воздействиям. Корпус регистратора выполнен из алюминия, покрытого атмосферостойкой порошковой эмалью.

На Регистраторе установлены вибростойкие пылевлагонепроницаемые разъемы с винтовой фиксацией, применяемые в авиационной и военной технике.

В комплект Регистратора FAS входят ответные к разъемам монтажные кабели в гофротрубках, обеспечивающих высокий уровень механической защиты.
